麻豆久久久9性大片,亚洲久热无码中文字幕人妖,久久xX三级片,成人无码精品视频

u95截齒堆焊過程展示
公司于2007年開始采用堆焊技術，加強截齒的耐磨性能。但隨著業(yè)務量的增加，進口焊絲，價格高，供貨周期慢的弊端越來越突出。后來，公司決定嘗試使用國產焊絲。從2010年開始，公司開始對國產焊絲進行調研，經(jīng)過家廠家焊絲使用及實驗分析，最后于2012年3月與北京固本科技有限公司合作。采用固本KB515堆焊后的截齒u95成型美觀，耐磨層表面無裂紋，硬度高，深受廣大代理商、經(jīng)銷商，特別是外貿商的青睞，大大推動了銷售工作的經(jīng)行。從近半年的使用中，得到了用戶的好評。
u95截齒堆焊過程控制
卓力目前月產截齒u95近10萬支，截截齒材質為42CrMo,先對齒堆焊耐磨層，再開孔高頻感應加熱釬焊硬質合金。釬焊后再經(jīng)行堿性溶液淬火。為提高效率，我公司對一臺數(shù)控機床進行了改造，將其改造為截齒堆焊專用設備，堆焊一個截齒，只需要20秒。
    再與北京固本科技有限公司取得聯(lián)系后，北京固本首先派工程師到現(xiàn)場根據(jù)我公司截齒u95生產工藝和堆焊設備，制定了詳盡的截齒堆焊方案，嚴格控制堆焊工藝，以保證取得最好的堆焊效果。
1.首先把截齒安裝到機床的自動轉臺上，調整好轉臺的轉速。
2.將固本KB515焊絲安裝于二氧化碳氣體保護焊機，焊槍固定到截齒轉臺前

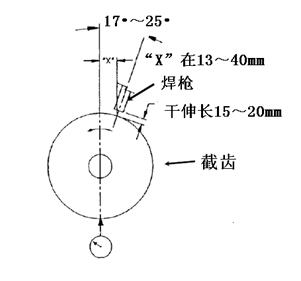

圖1 截齒堆焊工藝示意圖

的十字架上，調整焊槍與截齒的位置，焊槍與垂線成65·角，焊絲伸出長度15～20mm,具體參數(shù)如圖1所示。
3.KB515焊接電流為220～240A，電壓為24～30V，采用直流反接，每個截齒U95連續(xù)堆焊三道，焊道與焊道之間重疊約3mm，見圖2.

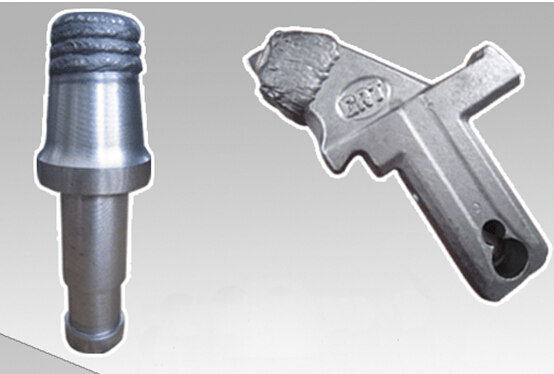

圖2 采用KB515堆焊后的截齒
在固本KB515的試用期間，我公司的技術人員與北京固本的工程師一起交流，全程跟蹤截齒U95堆焊工藝及KB515焊絲的使用，對KB515耐磨層的硬度經(jīng)行了現(xiàn)場測試，硬度都大于60HRC。經(jīng)過經(jīng)半年的測試和使用，我公司技術人員對北京固本科技有限公司研制生產的KB515截齒堆焊耐磨焊絲非常認可。
